Recubrimiento Epoxi Alta Resistencia a Impactos y Desgaste WEICON WP 2,0 Kg

WEICON WP es un compuesto de reparación de base epoxi, consistencia pastosa y carga cerámica, desarrollado para proteger superficies sometidas a grandes esfuerzos mecánicos. Forma un revestimiento de alta resistencia que ayuda a recuperar zonas deterioradas y a prolongar la vida útil de piezas metálicas expuestas a abrasión, impacto y fricción de partículas. Su comportamiento visco-plástico también mejora su respuesta frente a golpes y esfuerzos localizados.

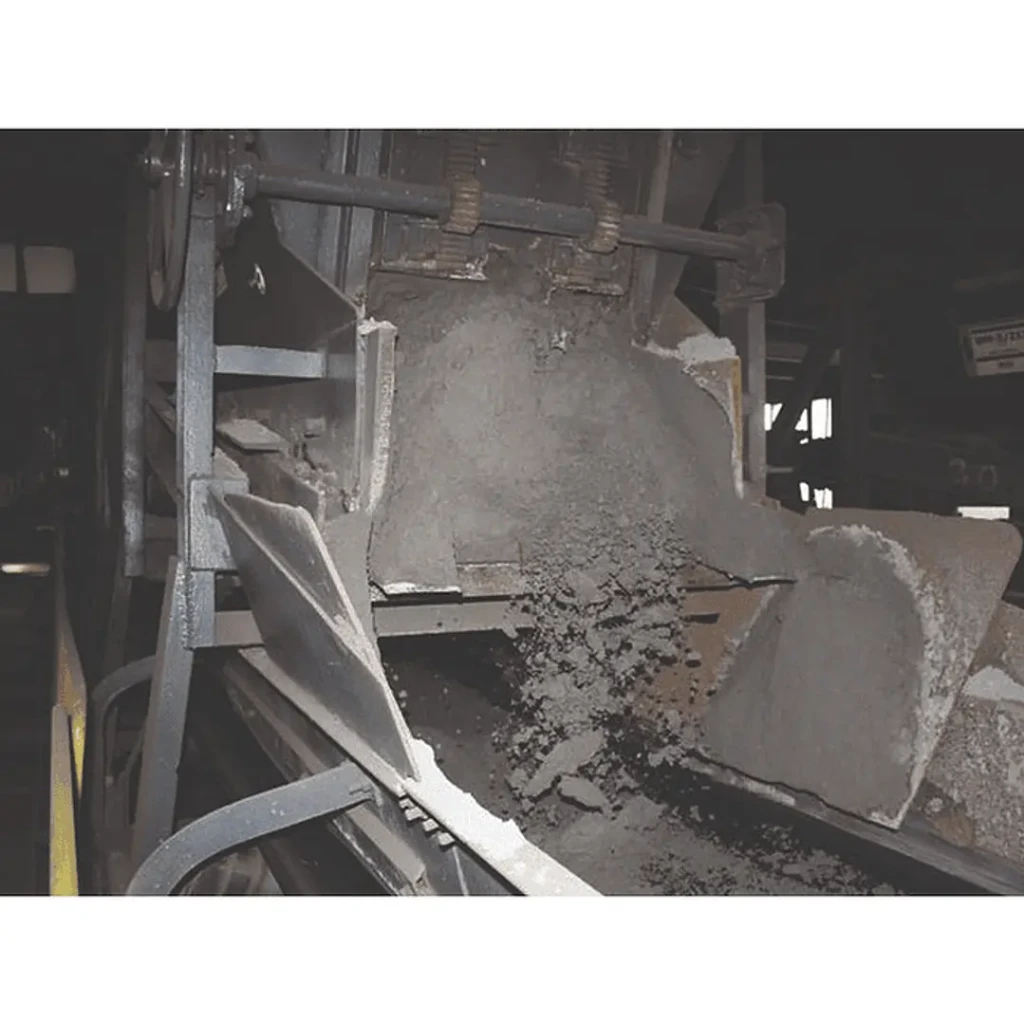

Este recubrimiento está pensado para aplicaciones donde los materiales convencionales fallan por desgaste acelerado. Ofrece una gran resistencia a la abrasión, muy buena resistencia al impacto y un desempeño especialmente eficiente cuando el desgaste es causado por partículas que chocan lateralmente contra la superficie. También posee buena resistencia adhesiva y una abrasión Taber baja, lo que lo vuelve adecuado para proteger componentes expuestos a erosión continua.

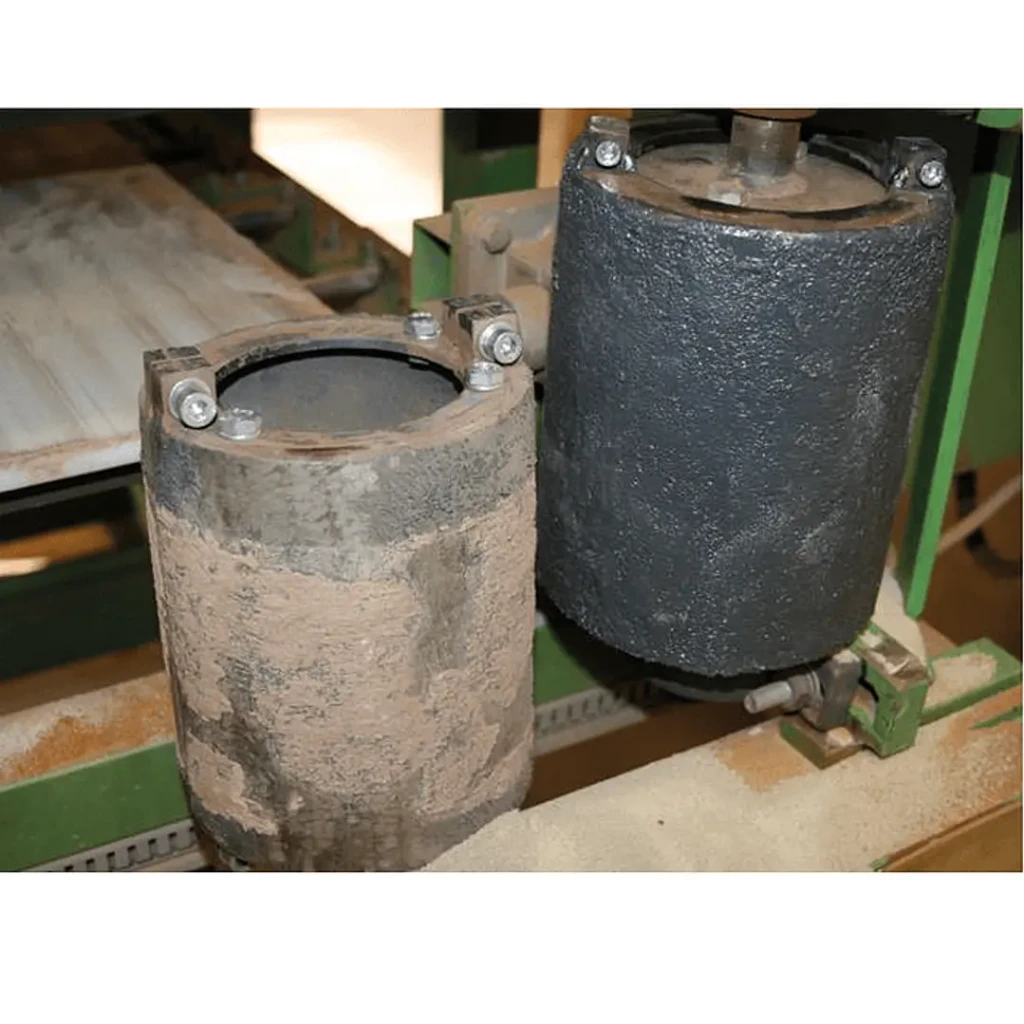

WEICON WP evita la pérdida de metal y reemplaza soluciones tradicionales de protección contra desgaste como aleaciones resistentes, baldosas cerámicas, revestimientos de goma y coberturas de metal soldado. Puede utilizarse tanto para regenerar superficies metálicas desgastadas como para aplicar revestimientos resistentes al desgaste sobre piezas nuevas o ya reparadas.

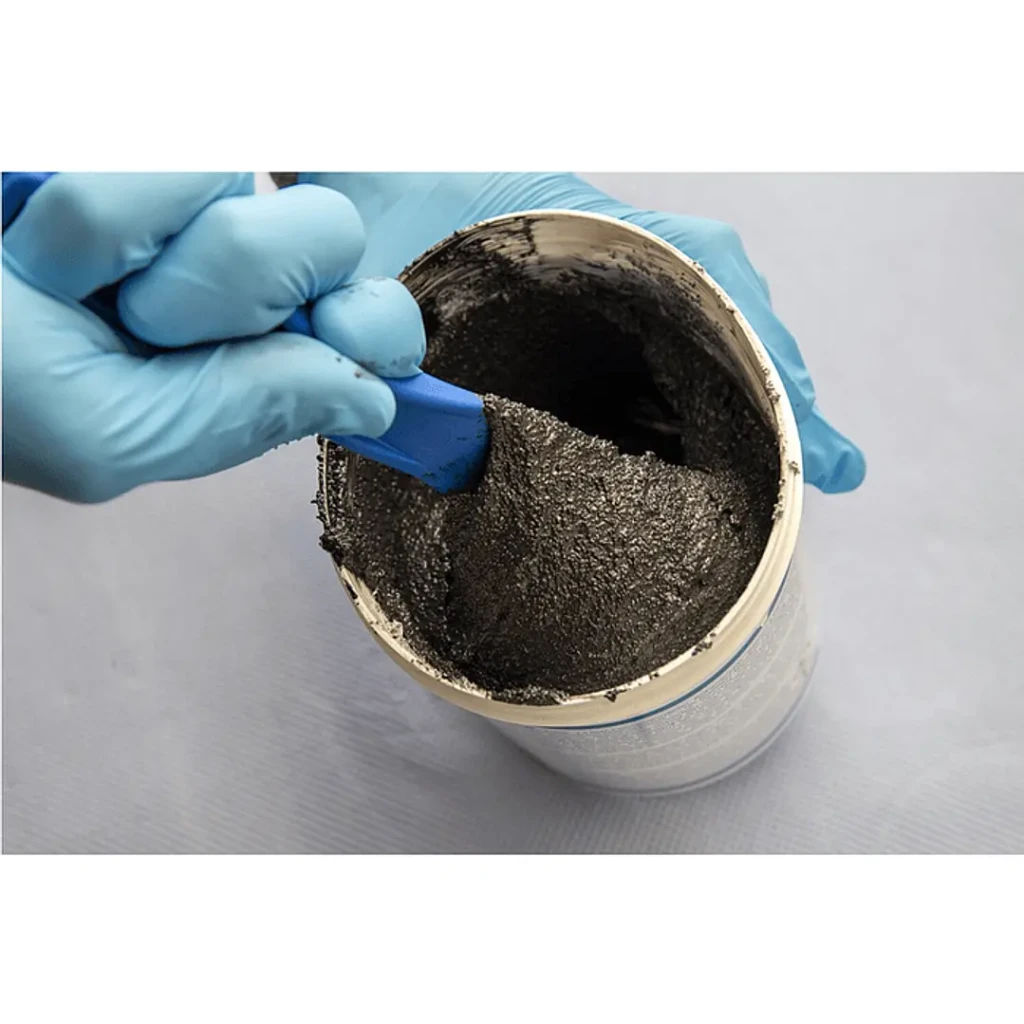

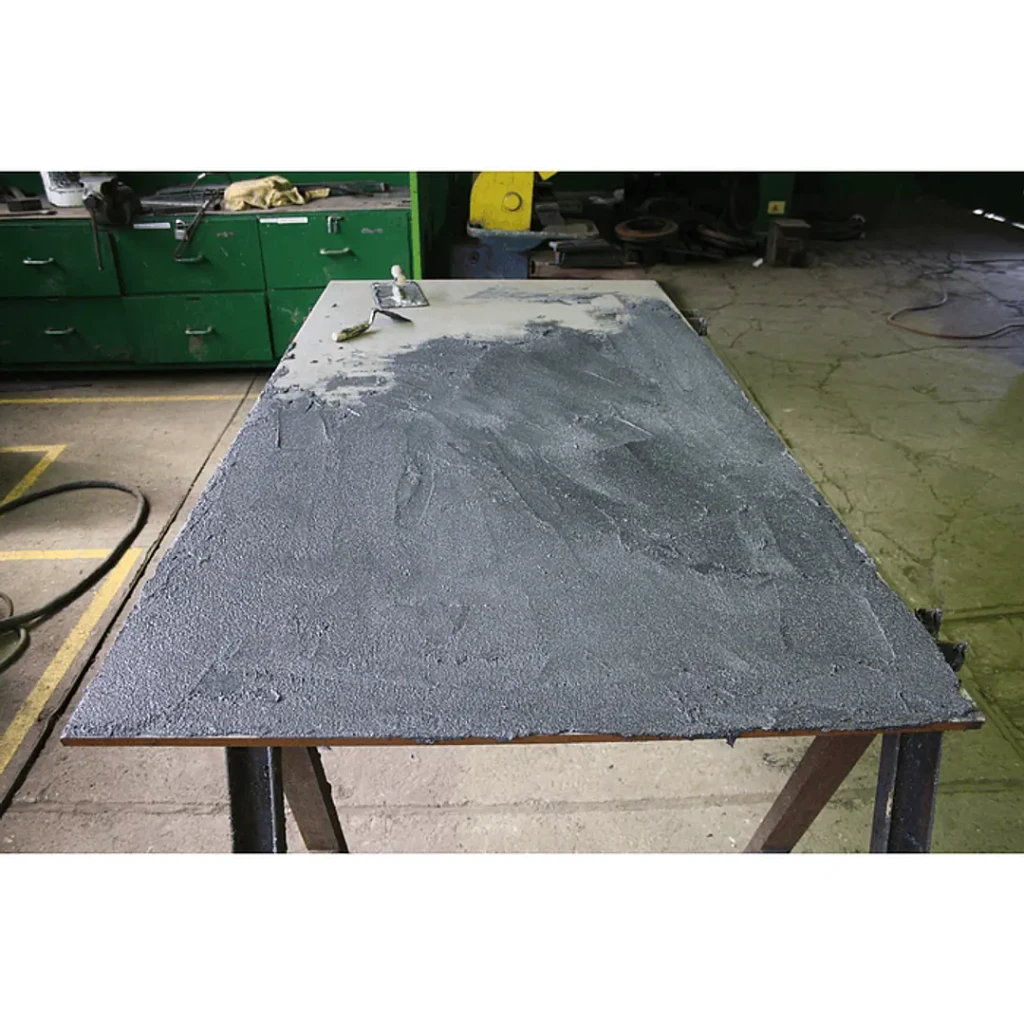

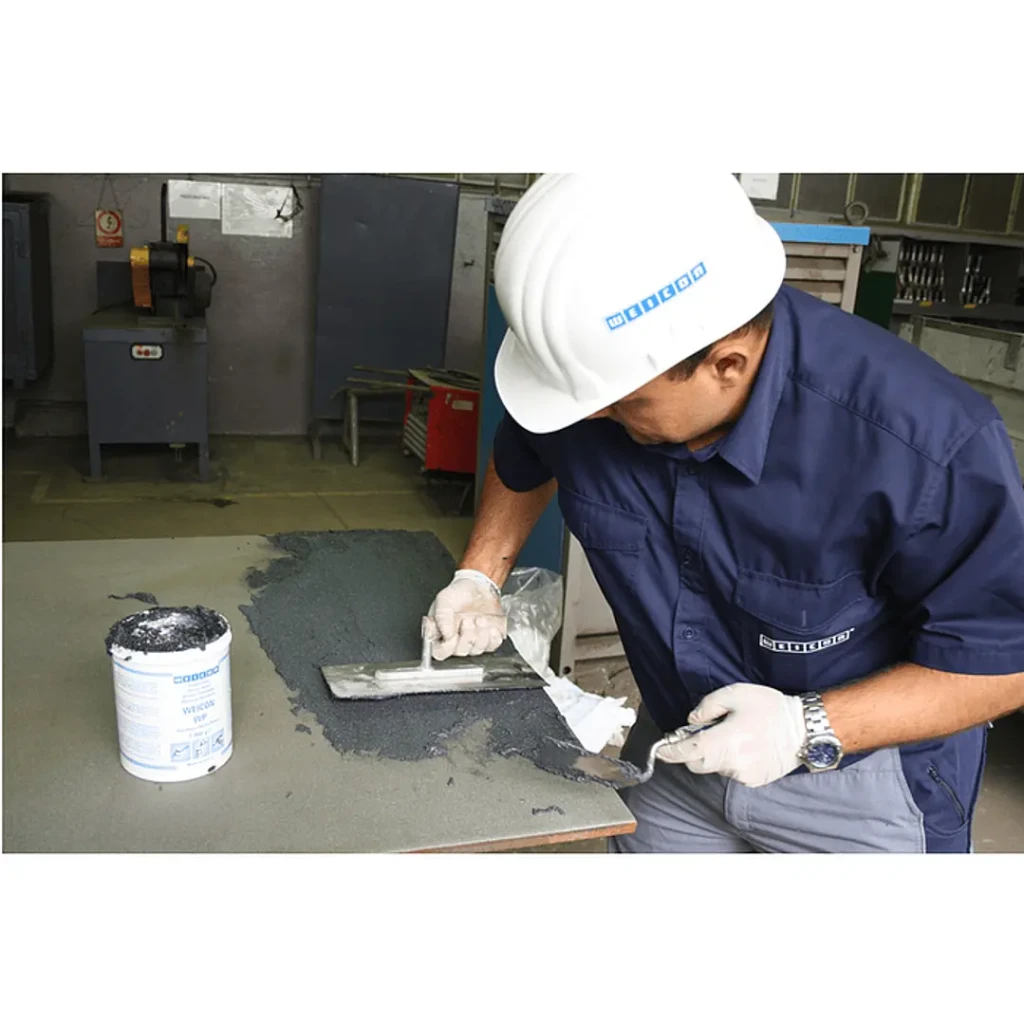

Por su consistencia pastosa, este epoxi puede utilizarse como recubrimiento o como material de relleno en cavidades, huecos y zonas erosionadas. Tiene un espesor máximo por operación de 20 mm, una viscosidad de 900.000 mPa·s y un consumo aproximado de 2,2 kg/m² por cada 1 mm de espesor. Para huecos grandes o perforaciones, conviene reforzar con metal expandido u otros elementos de fijación mecánica.

Además de su resistencia mecánica, WEICON WP ofrece alta resistencia a productos químicos, lo que amplía su uso en plantas industriales donde el desgaste se combina con exposición a fluidos, aceites, combustibles u otras sustancias agresivas. La tabla de resistencia del documento muestra buen comportamiento frente a varios hidrocarburos, aceites minerales, diésel, gasolina, petróleo, productos petrolíferos y soluciones alcalinas, entre otros medios comunes en la industria.

WEICON WP tiene un tiempo de manipulación de 30 minutos a 20 °C con mezcla de 2 kg, permite capa adicional tras 7 horas, alcanza resistencia mecánica en 12 horas y logra fuerza final en 36 horas. Después del curado desarrolla 23 MPa de resistencia a la tracción, 51 MPa a la compresión, 12 kJ/m² de resistencia al impacto, dureza Shore D 75 ±3 y resistencia adhesiva de 24 MPa.
